Die Baugrundverhältnisse in Mannheim wechseln auf kurzer Distanz. In der Innenstadt dominieren die quartären Kiese und Sande des Neckarschwemmfächers, während man in den östlichen Stadtteilen Richtung Käfertal auf Lösslehm und teilweise verwitterten Buntsandstein trifft. Diese Unterschiede erfordern eine präzise Ankerbemessung, die das Tragverhalten im jeweiligen Bodenkörper realistisch abbildet. Wer im Hafengebiet oder entlang der B38a baut, hat es zudem mit Auffüllungen zu tun, deren Zusammensetzung kaum dokumentiert ist. Unser Team führt die Bemessung aktiver und passiver Verankerungen nach DIN EN 1997-1:2014 und DIN 1054:2021 durch und berücksichtigt dabei die lokale Baugrunderfahrung aus zahlreichen Projekten in der Quadratestadt. Ergänzende Baugrundaufschlüsse liefern wir bei Bedarf über Schürfgruben oder eine SPT-Bohrung, wenn die Baugrunddichte kritisch ist.

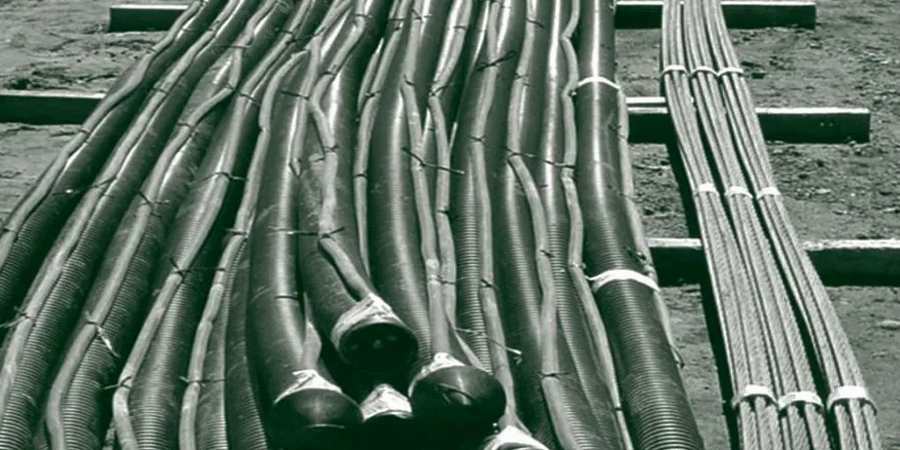

Die Bemessung eines Ankers beginnt nicht mit dem Stahlquerschnitt, sondern mit dem Verständnis des Spannungszustands im Boden vor dem Aushub.
Lokale Besonderheiten
Die DIN 1054:2021 verlangt für Mannheim als Standort im Oberrheingraben besondere Sorgfalt bei der Ankerbemessung. Der Grabenbruch ist seismisch aktiv, und obwohl die Erdbebenzone nach DIN EN 1998-1/NA hier moderat ausfällt, reichen die Spitzenbodenbeschleunigungen aus, um ungenügend vorgespannte Anker zu lockern. Ein weiteres Risiko entsteht durch die hydraulische Grundbruchgefahr in der Rheinniederung: Wird eine Baugrube im Sand zu schnell abgesenkt, baut sich eine Strömungskraft auf, die das Ankerwiderlager unterhöhlen kann. Die Bemessung muss daher den Nachweis gegen hydraulischen Grundbruch (HYD) nach DIN EN 1997-1 Abschnitt 10.3 führen. Wir modellieren die Strömungsnetze mit der Finite-Elemente-Methode und legen die Ankerlängen so aus, dass die Verpressstrecke mindestens 1,0 m außerhalb des Gleitkeils liegt. In Auffüllungen des alten Hafens empfehlen wir eine instrumentierte Probebelastung, um die tatsächliche Mantelreibung zu validieren.
Häufige Fragen
Was kostet eine Ankerbemessung in Mannheim?
Das Honorar für eine vollständige Bemessung inklusive statischer Berechnung und Prüfprotokoll liegt zwischen €1.030 für einfache temporäre Verankerungen und €3.700 für komplexe Daueranker mit Ermüdungsnachweis. Die Spanne erklärt sich durch den Modellierungsaufwand: Ein Kranz-Nachweis für eine einlagig verankerte Trägerbohlwand erfordert weniger Rechenzeit als ein FEM-Modell eines dreilagig verankerten Verbaus mit hydraulischem Grundbruchnachweis.
Wann ist ein aktiver und wann ein passiver Anker sinnvoll?
Aktive Anker werden nach dem Einbau vorgespannt und nehmen sofort Kräfte auf — sie sind die Standardlösung für Baugrubenverbauten in Mannheims Kiesböden. Passive Anker entwickeln ihre Kraft erst über Verformung, ähnlich einem Bodennagel, und eignen sich für Böschungsstabilisierungen in weichen oder kriechgefährdeten Böden, etwa im Bereich der Lösslehme Richtung Seckenheim.
Welche Normen gelten für Verpressanker in Deutschland?
Die Bemessung erfolgt nach DIN EN 1997-1:2014 in Verbindung mit DIN 1054:2021. Für die Ausführung ist die DIN EN 1537:2014 maßgebend, die Anforderungen an Material, Einbau, Prüfung und Überwachung festlegt. Bei Bauwerken in Erdbebengebieten wird zusätzlich die DIN EN 1998-5 herangezogen, auch wenn Mannheim in einer Zone mit moderater Seismizität liegt.
Wie lang muss die Verpressstrecke im Neckarkies mindestens sein?
Die Verpressstrecke sollte im gut tragfähigen Neckarkies mindestens 3,0 m betragen, um eine gleichmäßige Lastverteilung zu gewährleisten. Bei höheren Ankerkräften über 600 kN erhöhen wir die Strecke auf 4,0 bis 5,0 m. Entscheidend ist, dass der gesamte Verpresskörper außerhalb des theoretischen Gleitkeils nach Kranz liegt — das kontrollieren wir grafisch im maßstäblichen Schnitt.
Was passiert, wenn der Anker während der Prüfung zu viel Kriechweg zeigt?
Ein erhöhter Kriechweg deutet auf unzureichende Mantelreibung hin, häufig verursacht durch Feinsandlinsen oder organische Einschlüsse im Verpresshorizont. In diesem Fall unterbrechen wir die Prüfung, analysieren das Kriechmaß über die Zeit und entscheiden, ob eine Nachverpressung möglich ist oder die Verpressstrecke verlängert werden muss. Die Bemessung wird dann an die gemessenen Ist-Werte angepasst und die Prüfung wiederholt.
