Die Erdbebenisolationsbemessung in Mannheim folgt den Vorgaben des Eurocode 8 (DIN EN 1998-1:2010-12) mit nationalem Anhang. Anders als im seismisch aktiven Alpenraum zählt die Rheinebene zur deutschen Erdbebenzone 1 mit Referenzspitzenbeschleunigungen um 0,4 m/s². Entscheidend ist aber nicht allein die zonale Einstufung — die quartären Lockersedimente des Oberrheingrabens können bei ungünstigem Frequenzgehalt zu Resonanzüberhöhungen führen. Gerade auf den weichen Auenböden entlang des Neckars, wo viele Gewerbebauten der Quadratestadt stehen, zeigt sich das Potenzial für Boden-Bauwerk-Interaktion. Unsere Projektierung berücksichtigt die lokale Baugrundklasse und Untergrundtopografie, um wirtschaftlich sinnvolle Isolationssysteme auszulegen, die über die reine Tragwerksnorm hinausgehen. Ergänzend setzen wir die seismische Mikrozonierung ein, um standortspezifische Antwortspektren zu generieren.
Ein korrekt bemessenes Isolationssystem reduziert die Erdbebenlasten auf den Rohbau um den Faktor 3 bis 5 — das spart Stahl und sichert die Betriebsfähigkeit nach dem Bemessungsbeben.
Ablauf und Umfang

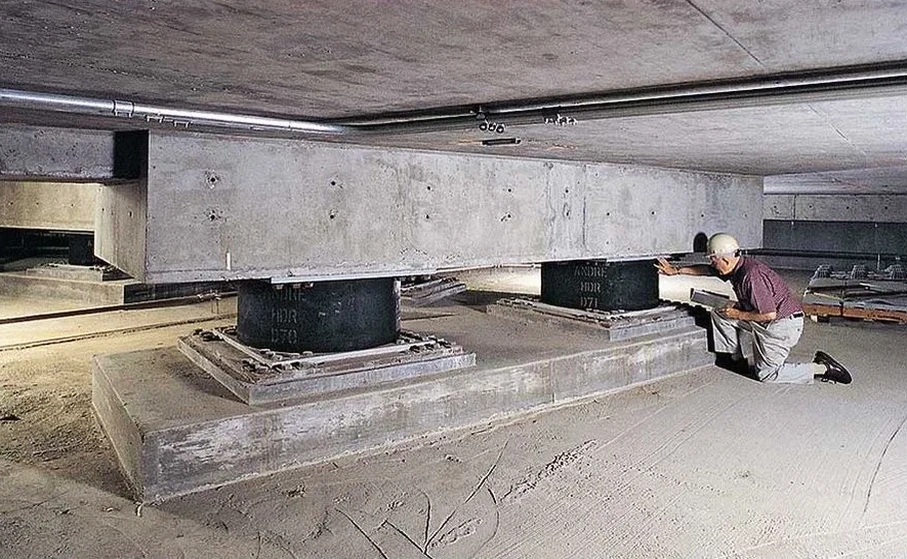

Mannheims Innenstadt liegt auf etwa 97 m ü. NHN, doch die Untergrundverhältnisse wechseln auf kurzer Distanz: Von tragfähigen Neckarkiesen im Westen bis zu setzungsempfindlichen Auelehmen im Hafengebiet. Diese Heterogenität beeinflusst die Isolatorauslegung direkt. Ein Elastomerlager, das auf steifem Kies optimal arbeitet, kann auf weichem Boden ungewollte Kippeffekte entwickeln. Die wirksame Periode des isolierten Bauwerks muss oberhalb der dominanten Bodenperiode liegen, die in Mannheim je nach Quartärprofil zwischen 0,2 und 0,7 Sekunden variiert. Wir modellieren das Gesamtsystem in Softwareumgebungen wie SAP2000 oder ETABS mit nichtlinearen Link-Elementen und validieren die Ergebnisse durch Zeitverlaufsanalysen mit mindestens sieben akzelerogramm-kompatiblen Bodenbeschleunigungsverläufen. Die Dämpfungswerte werden nach EN 15129 für HDRB-Lager auf 10–15 % äquivalenter viskoser Dämpfung ausgelegt, was die Stockwerksbeschleunigungen gegenüber einer konventionellen Gründung um 50–70 % reduziert.
Lokale Besonderheiten
Vergleicht man die Bebauung in Mannheim-Feudenheim mit jener im Jungbusch, so liegen Welten zwischen den Bodenreaktionen. Feudenheim steht überwiegend auf Niederterrassenkiesen mit Steifemoduln über 80 MN/m² — ein günstiger Baugrund. Der Jungbusch hingegen, direkt am Neckar, weist Auffüllungen und Auelehme auf, in denen die Scherwellengeschwindigkeit oft unter 200 m/s fällt. Ein unisoliertes Bürogebäude im Jungbusch kann bei einem Erdbeben der Magnitude 5,5 im Oberrheingraben doppelt so hohe Geschossbeschleunigungen erfahren wie dasselbe Bauwerk in Feudenheim. Die Erdbebenisolationsbemessung muss diesen Kontrast durch angepasste Lagersteifigkeiten beherrschen: Weicher Boden erfordert eine längere Isolationsperiode, was wiederum die horizontale Verschiebung erhöht. Ohne ausreichende Bewegungsfuge und Rückstellkraft droht der Verlust der Zentrierfähigkeit — und damit ein progressiver Schadensverlauf.
Normativer Rahmen
DIN EN 1998-1:2010-12 (Eurocode 8, Teil 1) mit nationalem Anhang, DIN EN 15129:2018-09 (Erdbebenvorrichtungen — seismische Isolatoren), DIN EN 1990:2021-10 (Grundlagen der Tragwerksplanung), DIN 4149 (zurückgezogen, aber noch in Bestandsbewertungen referenziert), DIN 1054:2021-04 (Baugrund — Sicherheitsnachweise im Erd- und Grundbau)
Häufige Fragen
Ab welcher Gebäudeklasse ist eine Erdbebenisolierung in Mannheim wirtschaftlich sinnvoll?
Wirtschaftlich interessant wird die Isolierung ab Bedeutungskategorie III (Schulen, Veranstaltungsstätten) und bei Hochbauten über 8 Geschossen auf weichen Böden. Die Mehrkosten von rund €3.960 bis €7.320 für Vorstudie und Vorbemessung amortisieren sich durch reduzierte Bewehrungsmengen im Tragwerk und vermiedene Betriebsunterbrechungen.
Welche Bodenkennwerte sind für die Isolatorauslegung in Mannheim entscheidend?
Primär die Scherwellengeschwindigkeit v_s,30 der oberen 30 Meter und die daraus abgeleitete Baugrundklasse. In Mannheim variiert v_s,30 stark: von 180 m/s im Auelehm bis über 400 m/s im Neckarkies. Zusätzlich benötigen wir die Bodenperiode T_B aus einer seismischen Standortanalyse.
Wie wird die Verschiebekapazität des Isolationssystems bemessen?
Die Bemessungsverschiebung d_Ed ergibt sich aus dem Antwortspektrum für die gewählte Isolationsperiode, multipliziert mit einem Sicherheitsfaktor von 1,2 für Torsionseffekte. In Mannheim liegen die Werte typisch zwischen 120 und 220 mm, abhängig von der spektralen Beschleunigung bei 2,5 Sekunden Periode.
Können bestehende Gebäude nachträglich isoliert werden?
Ja, das Verfahren heißt 'Seismic Retrofitting by Base Isolation'. Es erfordert eine temporäre Abfangung des Gebäudes oberhalb der Gründungsebene und den Einbau von Flachpressen. In Mannheim haben wir das für ein denkmalgeschütztes Gebäude im Stadtteil Lindenhof durchgeführt, wo die bestehende Flachgründung erhalten blieb.
Welche Rolle spielt die EN 15129 bei der Qualitätssicherung?
Die EN 15129 regelt die Typprüfung und werkseigene Produktionskontrolle der Isolatoren. Jedes gelieferte Lager muss eine CE-Kennzeichnung tragen. Wir verlangen zusätzlich stichprobenartige Scherversuche an 2 % der Liefermenge, um die spezifizierte Hysterese und Dämpfung zu verifizieren.
